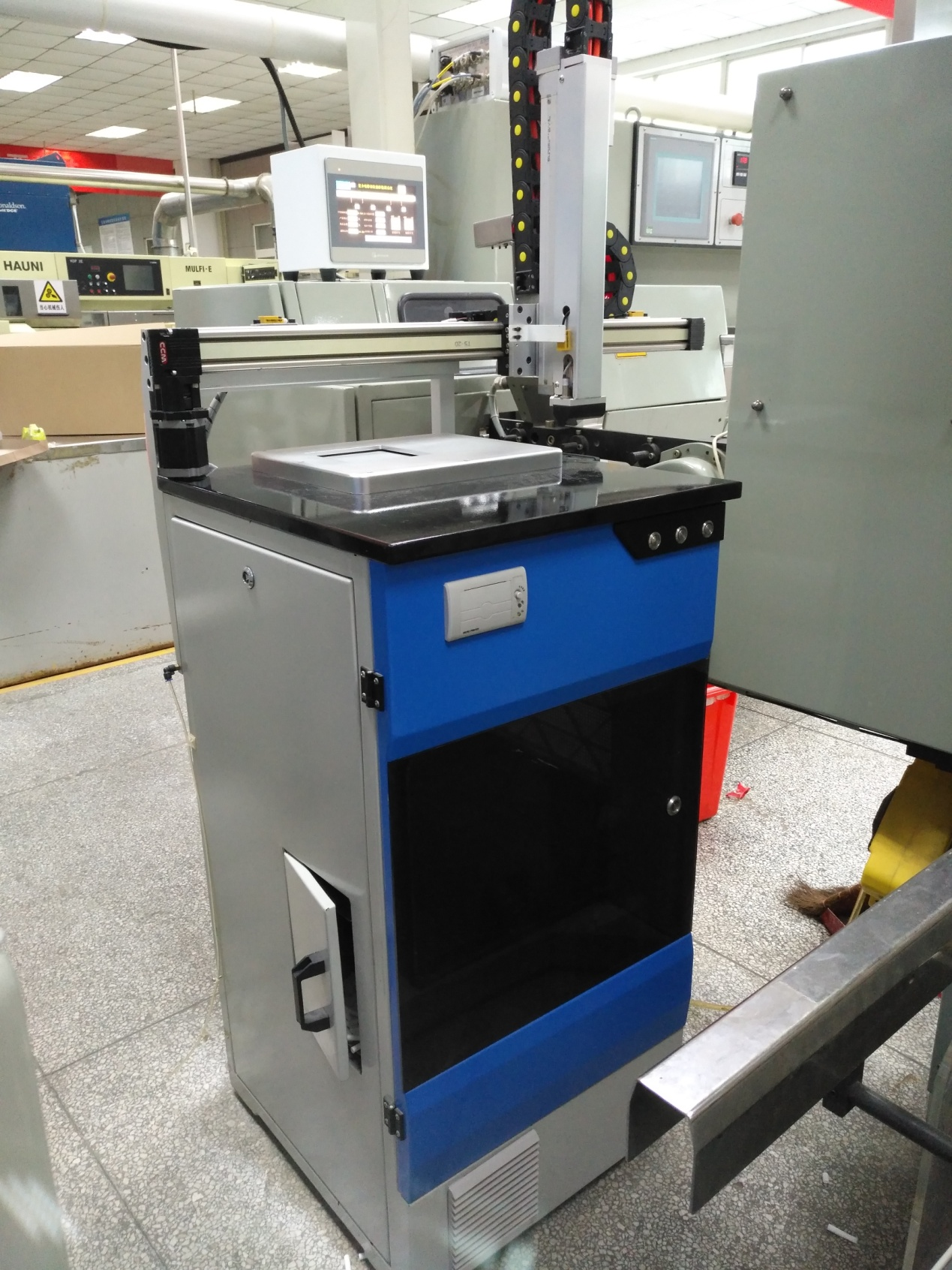

多功能滤棒静态检测设备

实现多种滤棒产品抽样端面形状参数检测，输出滤棒端面参数并存档。为质检部门改进工艺、及时发现产品制程中的问题，提高产品质量，提供科学严谨的数据支撑。

主要检测功能包括：

沟槽滤棒，测量沟槽个数、宽度、深度、沟槽分布、面积、相似度，以及对应的统计参数

纸醋复合滤棒，测量孔隙大小、分布、密度，以及对应的统计参数

空管滤棒，测量内、外圆周长、不圆度、内外圆同心度

胶囊滤棒，检测胶囊复合滤棒的相位，段长以及相应的统计参数

空芯滤棒，测量外圆周长、不圆度、外圆与皇冠同心度、皇冠与标准相似度

通用功能：测量所有滤棒的周长、圆度、长度

1、基于纹理分析的沟槽滤棒段长测量

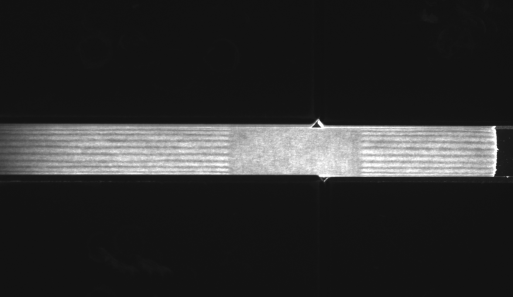

对于视觉拍照位1采集的滤棒样图，如下图所示。

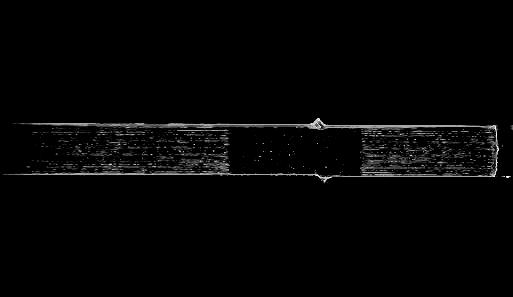

得到纹理特征如下图所示

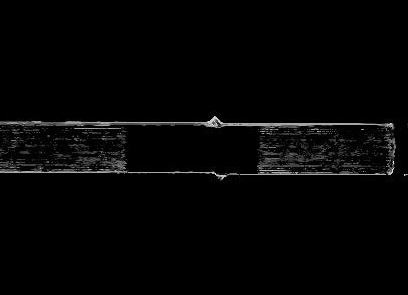

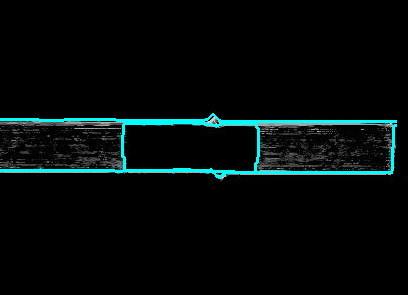

再对纹理特征进行滤棒和分割。结果如下图所示

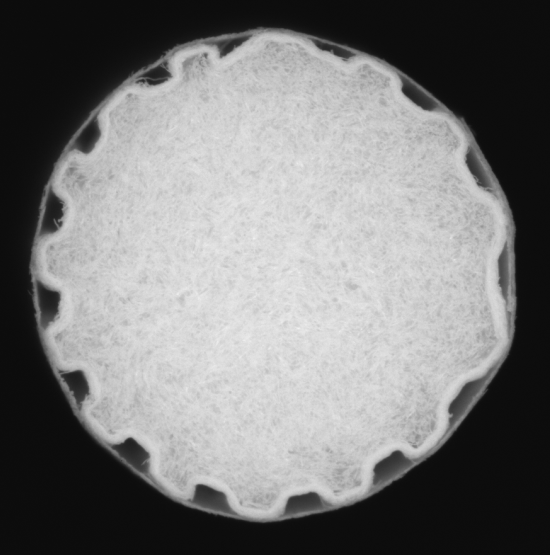

2、沟槽滤棒图像特征提取与分析技术

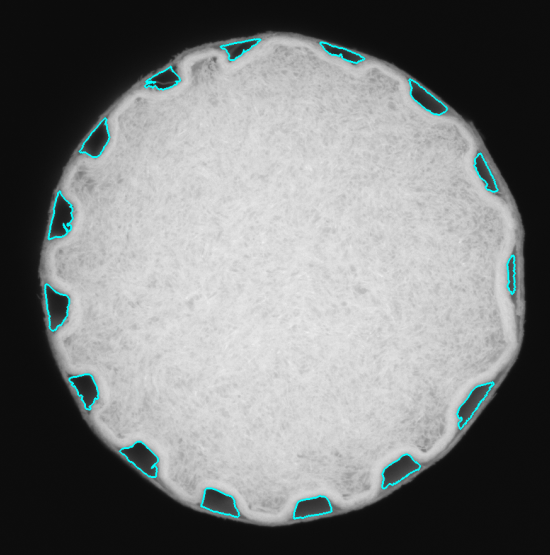

沟槽特征提取

分析特征：

沟槽形状分析、沟槽个数、面积、上下边长及平行度、深度、坡度、相对于垂直主轴的对称性。

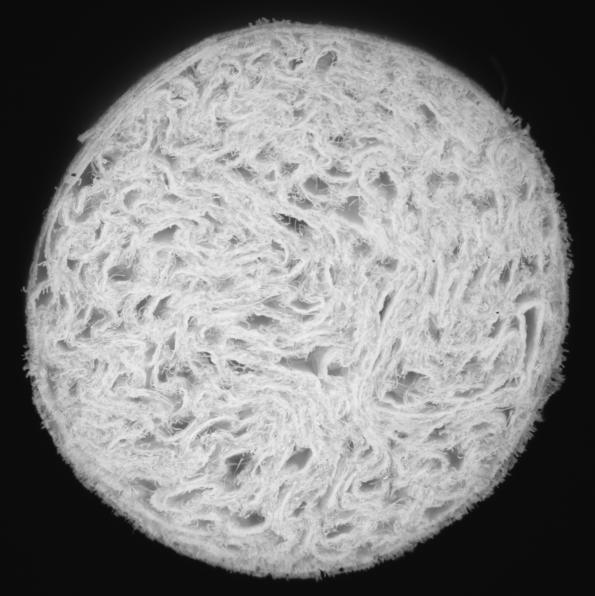

3、纸醋复合滤棒图像特征提取与分析技术

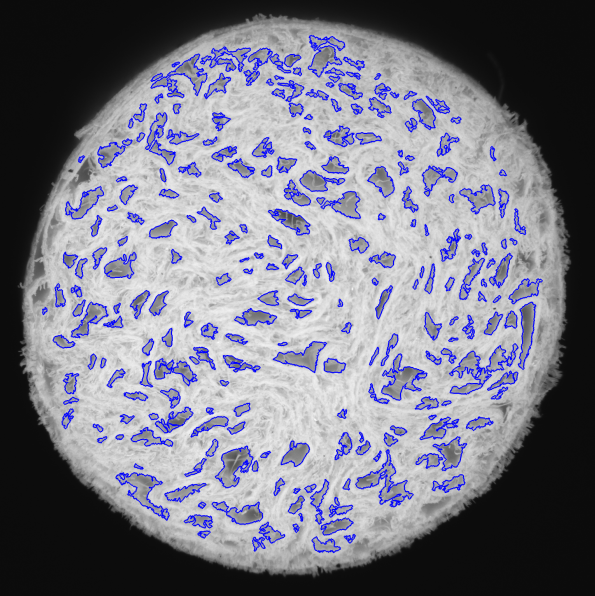

纸醋复合滤棒图像分析的目的是对滤棒端面的孔隙进行测量，得到面积比、最大面积、分布均匀性等指标。

测量各孔隙的面积，及同一滤棒上所有孔隙面积的均值、方差和最大值。得到孔隙大小均匀性。根据孔隙位置和面积计算孔隙重心，与圆心比较，作为孔隙位置分布偏差。根据孔隙中心与周边孔隙中心距离，计算孔隙分布均匀性。

4、空管滤棒图像特征提取与分析技术

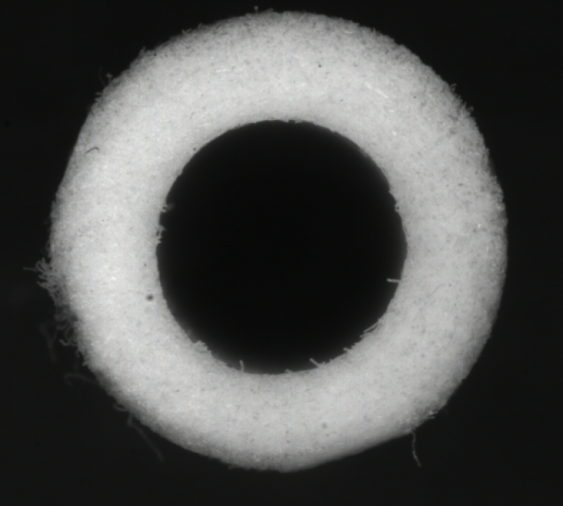

空管滤棒主要分析内、外圆直径、不圆度、和同心度。

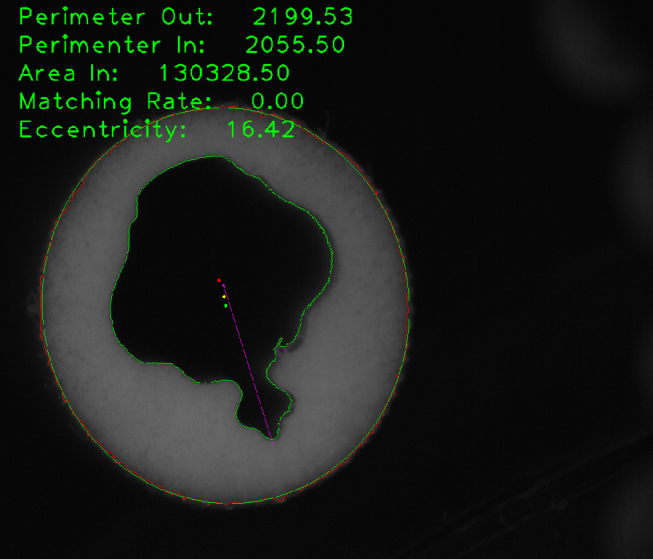

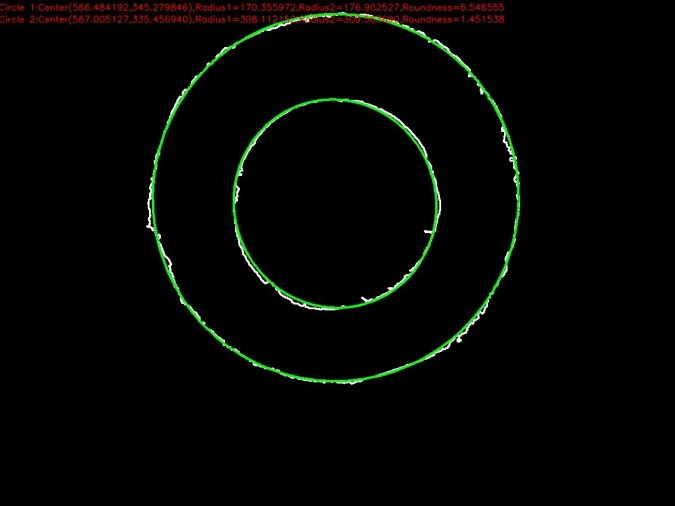

图像分析示意图如下图所示

图28 空管滤棒图像分析

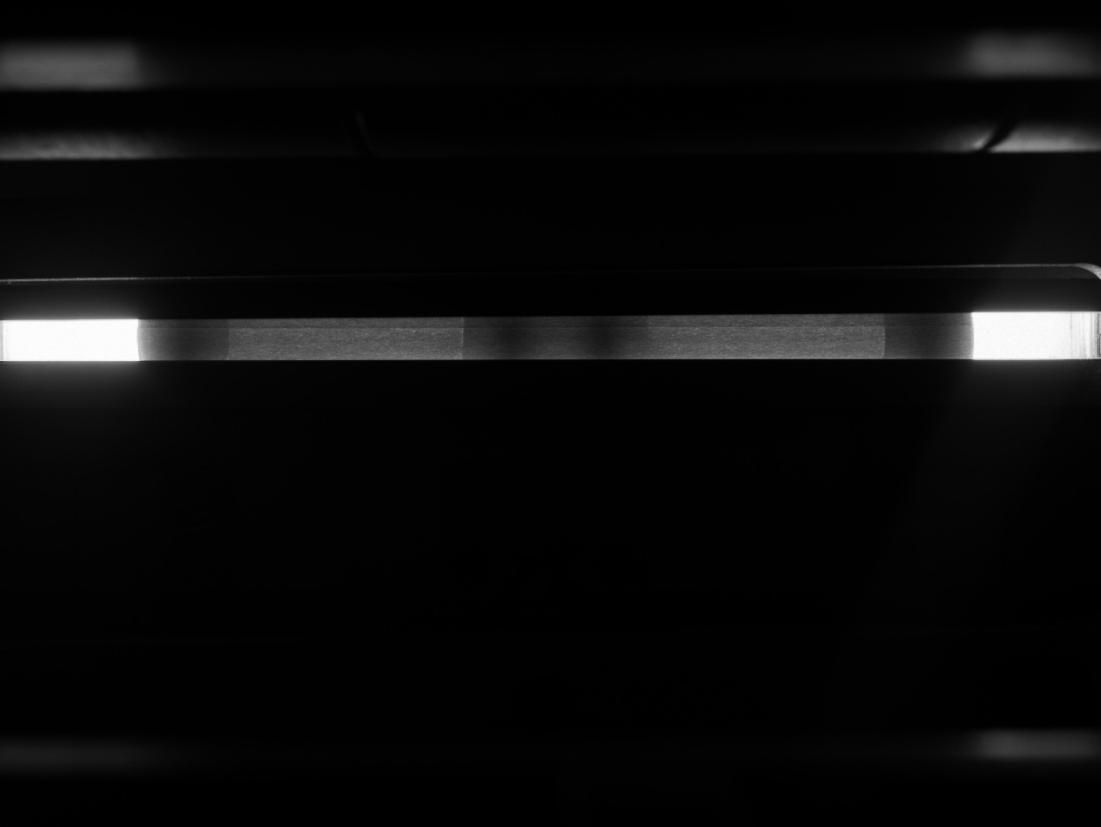

5、胶囊滤棒图像特征提取与分析技术

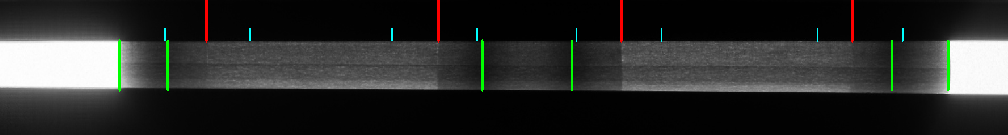

胶囊滤棒主要分析滤棒总长度、复合段段长、胶囊中心位置。

6、空芯滤棒图像特征提取与分析技术

空芯滤棒主要分析外圆周长、不圆度、内孔毛边、外圆圆心和内孔设计中心的同心度。
