滤棒微波在线检测、剔除系统

HB-WB-LBJC-B型

HB-WB-LBJC-B型滤棒微波在线检测剔除系统，可对胶囊滤棒和复合滤棒进行在线的即时检测、分析，并剔除问题滤棒。其采用微波矢量模块锁相（PLL）自动点平衡控制（ALC）技术来实现微波频段的2~4G信号发射；利用超外差模式技术模式作为微波信号的接收。在系统软件中连带参数的设定，可以供用户在精准检测的同时减少剔除的损耗。整个系统在复合滤棒的使用中，可以使得良品率达到99.99%以上，在胶囊滤棒的使用中，使得产品的良品率达到99.9%以上。

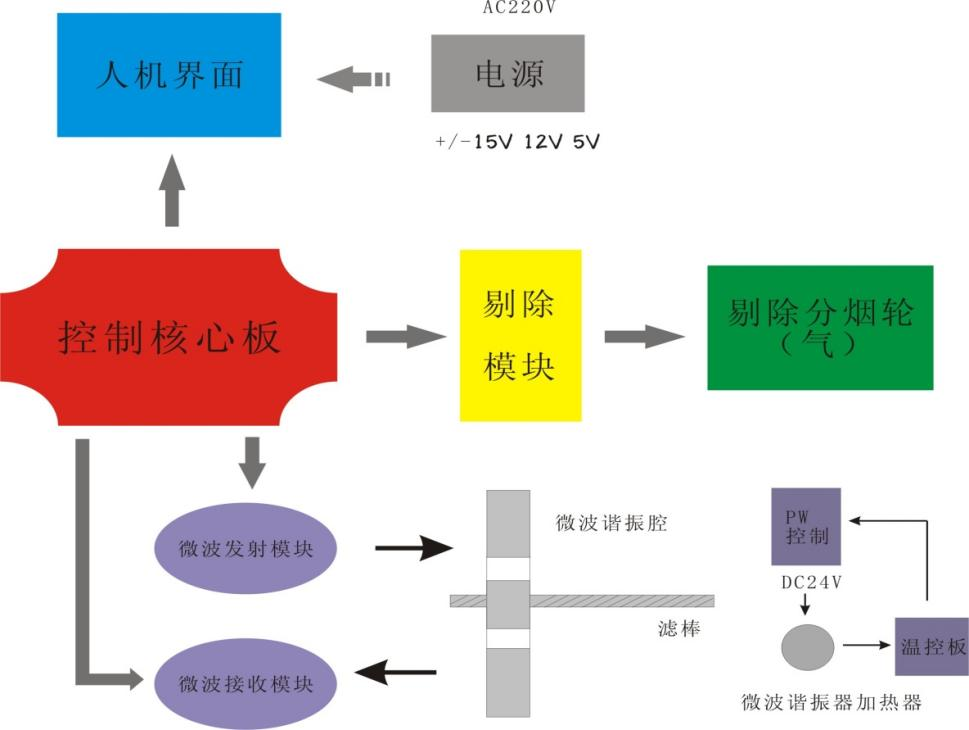

原理示意图

2、主要技术指标与成套

项目		技术指标
整体	工作电源	交流市电电源输入范围：180~240VAC
	功耗	1.5W
	尺寸（箱）	外形尺寸(长×宽×高mm)：360×280×280
	重量	约10Kg
分体	电磁阀	3V210-08NC直流24V；8mm皮管
分体	编码器	光洋HTS4006-G-600BM/12-24FK
环境	工作温度	-15℃~+60℃
	极限工作温度	-25℃~+70℃
	相对湿度	≤95%（无凝露）
微波发射部分	频率范围	3.65-3.78GHz
	频率精度	小于10KHz
	频率稳定度	2ppm/H
	发射功率	10mV
	温度漂移	0.05dBm/℃
	相位噪声	-102dBc/Hz
	直流功耗	0.3W
检测速度		8~10支/秒
通讯		USB通信口
