低位免维护中线胶供应系统

在ZL26滤棒成型机组在很多改造后整体布局空间受限，只能将冷胶桶安装至比胶枪位置更低的空间处。但实际生产过程中，发现一旦设备停机或胶泵停止工作时，胶枪至胶桶一段的管道内就会产生冷胶回流现场，以至于再次开机生产时，会有一段时间冷胶供应不上。另一方面，冷胶长时间与空气接触会固化，原有胶桶无法隔绝胶桶内的冷胶与空气接触，造成冷胶在胶桶内发生固化。

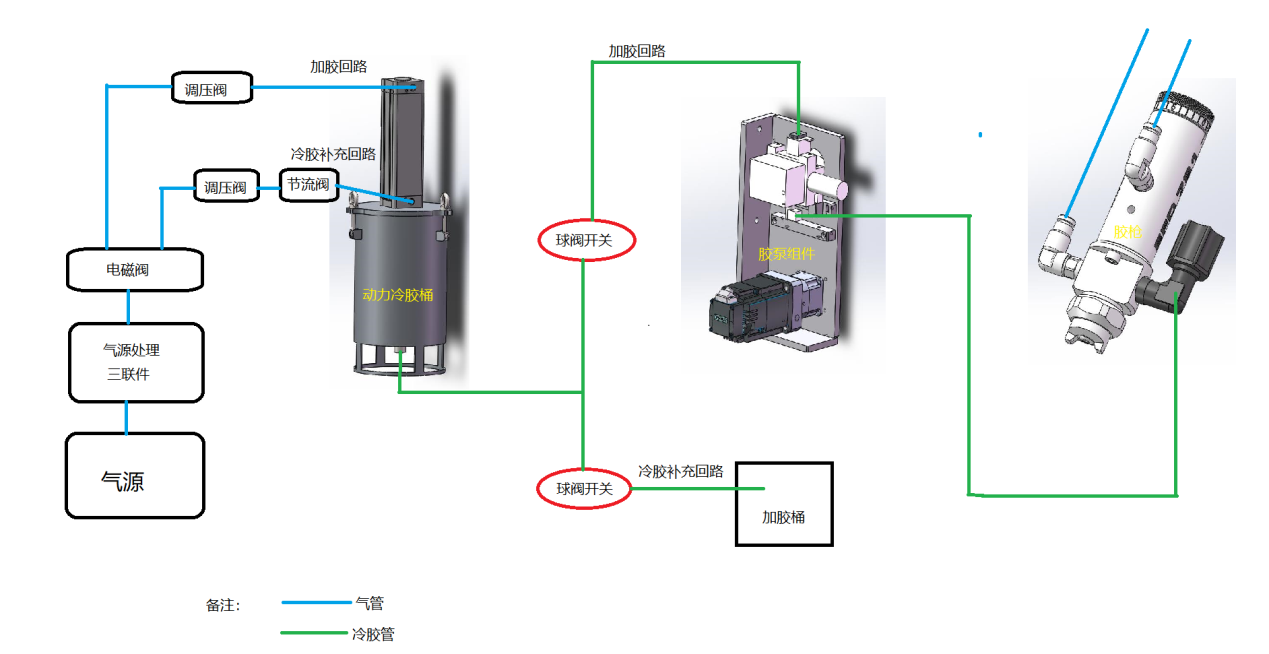

1.使用注射式压力胶桶与胶泵组件配合进行加胶，具体方案原理示意（原理图见图一）如下：

图1

2.改造后的ZL26成型设备的冷胶喷射系统由以下部分组成：气动控制部分，注射式压力胶桶部分，冷胶管路部分，冷胶胶泵组件，加胶桶，胶枪等。

3.气动控制部分，主要用于控制注射式压力胶桶和点胶阀的工作，包括气源，气源处理元件，电磁阀，调压阀，节流阀，以及管路。

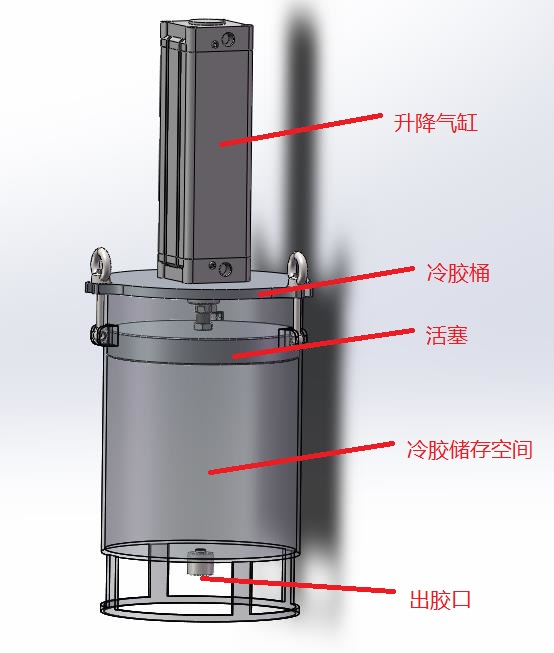

4.注射式压力胶桶（见图二），主要用于储存冷胶，加压出胶，负压添胶；并在气动控制部分的配合下，控制出胶的压力及速度等。包括冷胶桶，活塞，冷胶接口，气缸等；

图2

5.冷胶管路，主要用于冷胶的传输，向胶泵胶枪输送冷胶，往压力胶桶内补充冷胶。包括冷胶管，三通阀，球阀开关等；

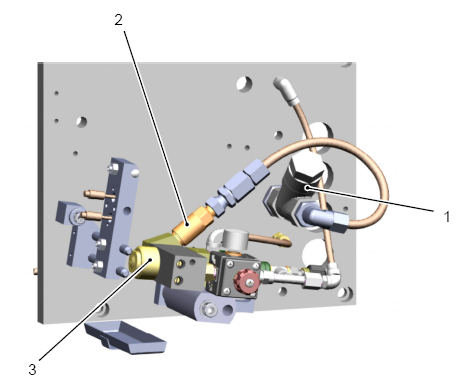

6.胶泵组件，主要用于给胶枪进行均匀供胶。在原ZL26胶泵组合基础上做的改造，原理未作改变；包括伺服电机，精密行星减速机，同步带组件，胶泵等；

图3

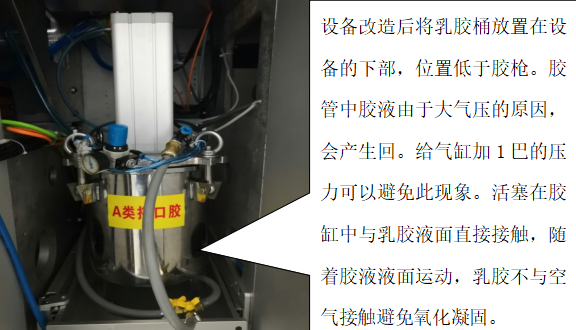

图4

改进后的效果

① 中线改进后消除了长时间停机导致的，少胶、断胶、无胶现象，施加更加稳定，喷胶的使用也减少了滤棒切割后丝束的回张力，使滤棒相位更为精准。

② 中线改进后使用方便胶枪座可以90°旋转便于操作工保养维护，中线胶过滤杯一个月清洁一次即可，大大降低了维修人员的劳动强度。

③ 改进后操中线胶具备无胶剔除功能，确保生产的滤棒质量满足工序要求。

④ 改进后冷胶回路定期清洗时，只需要提一桶水代替加胶桶，手动控制电磁阀的换向，使干净水在回路，胶桶，胶泵，胶枪内循环几次，直至回路洁净。
