圆周在线检测系统

圆周激光在线检测系统采用最新的CCD传感器技术，独创自动除尘装置，不用担心胶水、烟尘的粘附与影响，检测准确可靠，同时带有圆周调整自动控制、超标剔除，从而对烟支与滤棒生产自动控制、调整，保证烟支质量的稳定性，减少质量事故造成的损失。

1、技术参数

基本参数	测量范围	16.3mm～28.27 (圆周）
	测量范围	5.2mm ～ 9mm （直径）
	测量精度	直径：0.005mm；圆周≤0.02mm
	测量速率	最大800次/秒（例如PT-70卷接机最高速7000支/分时每支烟理论可采样6.8次）
检测头	采样方式	三组CCD多次采样
	光源	635nm红色激光
	CCD传感器像素单元尺寸	5um X 5um
	结构	除尘自洁设计
报警装置	声报警	连续音，80db（选配）
	光报警	红色长亮（选配）
	人机单元报警	报警窗口红色字体提示实际不良信息
圆周自动调节装置	调整延时	1.5秒（调整机构调节最小间隔时间）
圆周自动调节装置	单次调整角度	默认5°C （可设置）
外观尺寸	人机单元	22013575 (LWH) mm
	检测头	厚63mm，最大处直径120mm
	调整机构	4242106(LWH) mm
环境要求	环境温度	+5°C ～ +50°C
环境要求	空气湿度	≤95%(无凝露)
工作条件	接入气压	0.15～0.18Mpa
	用气量	20L/Min
	电源接入	24VDC，2A （卷接机直接取电）
	功率	典型值50W
其他	环境保护结构	符合IP20
其他	人机界面	中文

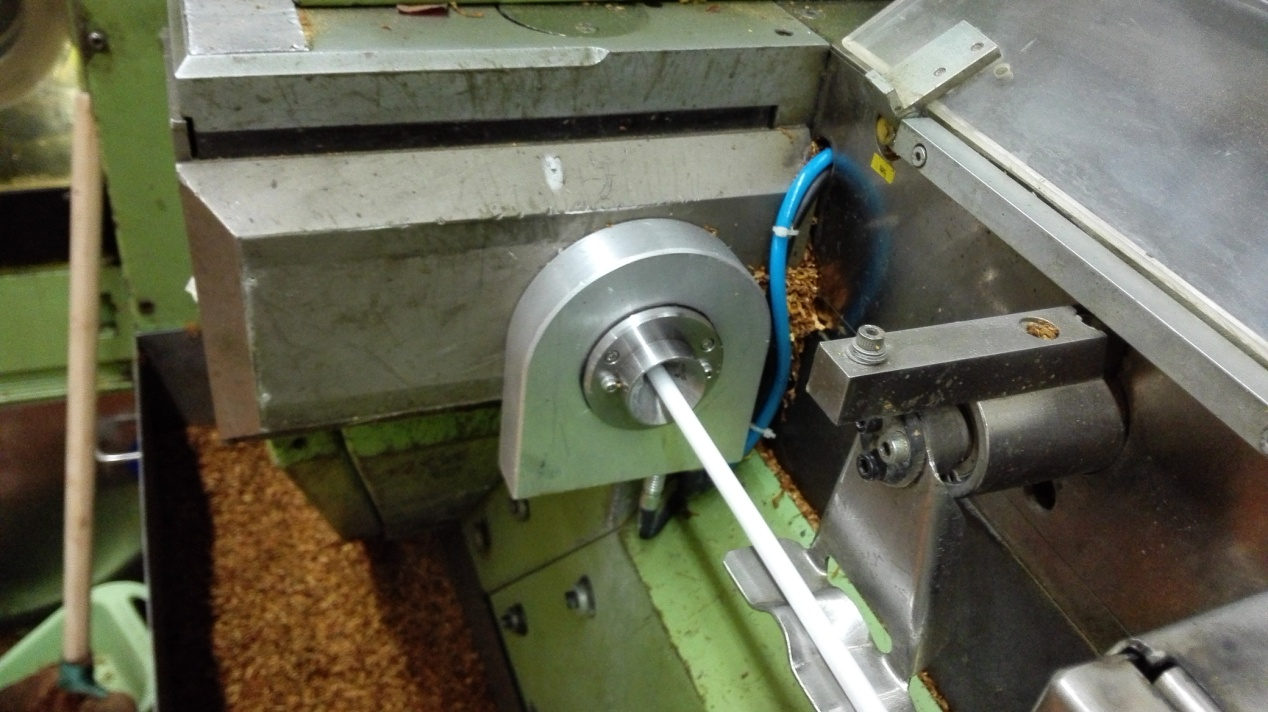

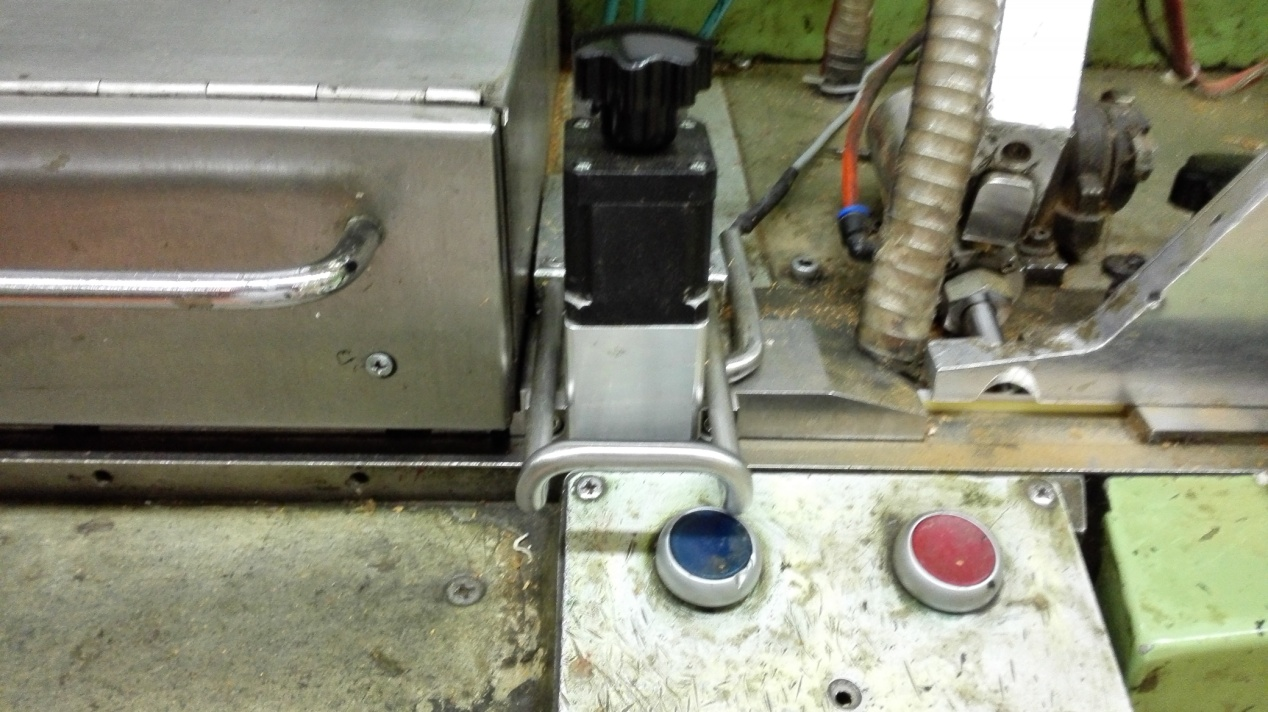

2、检测头如下图所示，它安装在微波上，它替代了原有的进烟口:

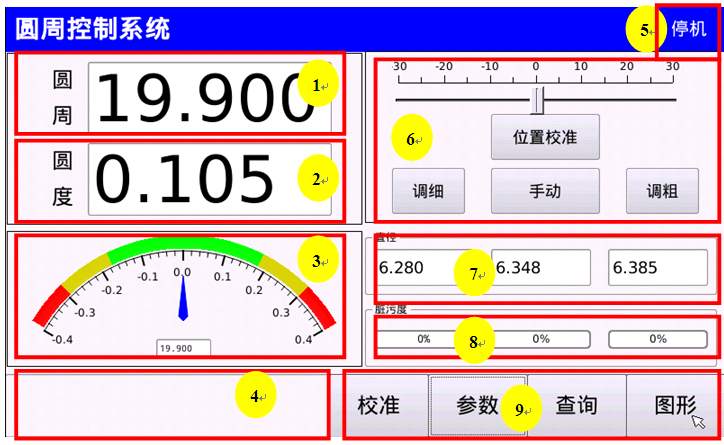

3、主界面信息
