滤棒在线加香线香精装置

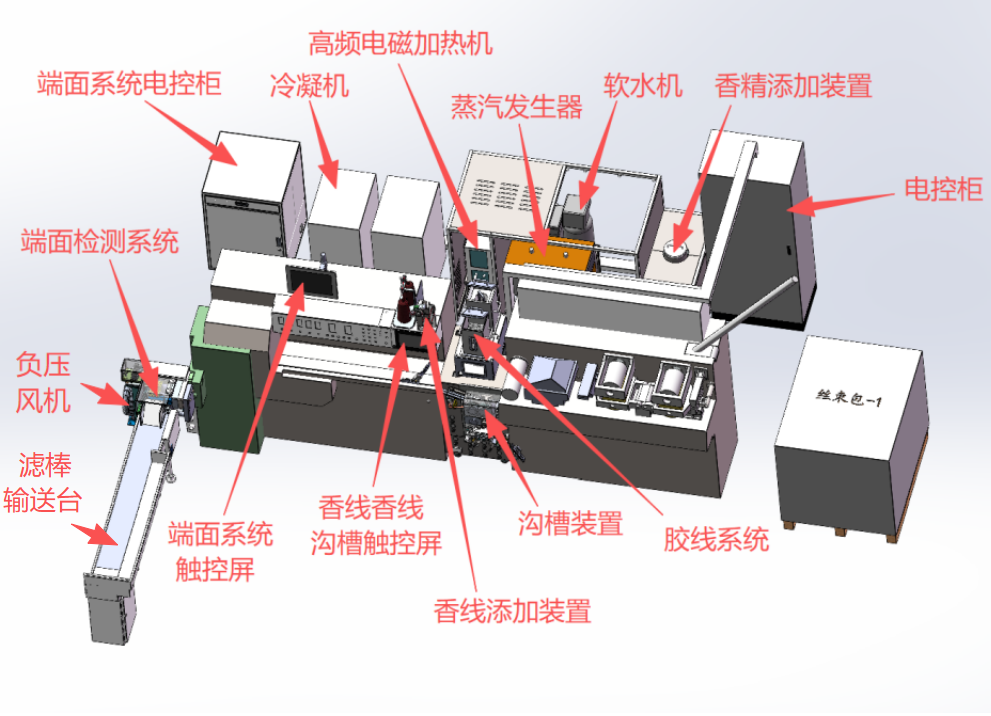

成型机通过加装沟槽装置（采用电磁轧辊加热、蒸汽纤维素纸加湿工艺）、在线加香加线（香线）装置、胶线系统、端面检测系统等，实现细支沟槽芯线滤棒赋香技术的工艺落地与设备适配，打造120mm 细支高透内置沟槽赋香芯线系列滤棒专属生产能力，最终实现滤棒产品性能升级、生产工艺标准化、产能规模化，适配高端细支卷烟的配套需求。

整个改造项目充分考虑成型机操作空间不改变甲方固有的操作特点，充分与甲方管理技术人员协调沟通一致后形成，针对添加各功能单元多，工艺复杂，做到布局合理，保证互不相干扰，保证人员通道顺畅。

所有生产增加单元嵌入成型机中，铺助单元位列成型机后方，预留操作及检修通道。

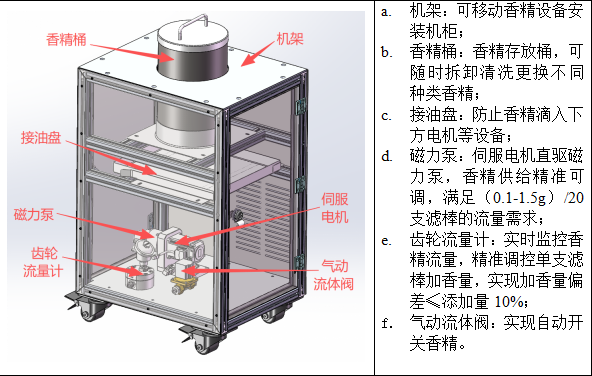

加香系统核心功能与组成

加香控制系统专为滤棒加香工艺设计，通过精准调控香精施加量与均匀性，实现蓝莓、薄荷、原味、西瓜、草莓等多香型滤棒生产。系统核心组成包括：

香精供给单元（含可拆洗香精桶）；

动力控制模块（伺服电机 + 磁力泵）；

流量检测组件（齿轮流量计）；

恒温保障装置（香精供给管路 + 施加头恒温控制）；

辅助防护结构（接油盘、可移动式机架）；

检测与执行功能（加香量不达标的滤棒剔除功能）。

关键技术指标

流量调节范围：（0.15-0.3g）/20 支滤棒。

加香精度：加香量偏差≤添加量的 10%。

生产速度适配：150m/min 生产速度下，流量能力曲线稳定处于 9.37-18.75g添加范围内。

香型适配性：兼容蓝莓、薄荷、原味、西瓜、草莓等多种香精类型。

清洁模式参数：伺服泵最高转速 3500rpm，实现供给管道快速冲洗。

剔除缓冲区：最大容纳 256 支滤棒长度的不良品记录队列。

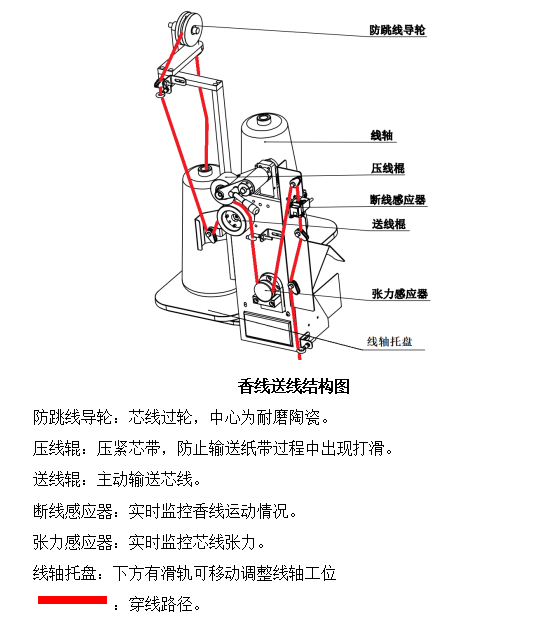

在线加线装置

香线装置是滤棒生产的关键组成部分，核心作用是为烟枪嘴处与香精汇合的芯线提供连续、稳定的供给，直接影响滤棒口感提升效果。装置采用“精密张力闭环控制 + 快速断线响应 + 精准植入调节”设计，结构简洁美观，兼顾运行稳定性与操作便捷性，便于操作人员换线、穿线。

核心技术

张力控制方式：伺服辊 + 张力控制器组成闭环控制，支持软件自动调节与 HMI 手动系数调整。

张力监控功能：实时显示当前张力值，同步展示张力波动曲线。

断线检测：搭载纺织专业断线检测传感器，响应灵敏。

断线响应：检测到断线后立即停止供线伺服辊，触发屏幕警示。

结构设计：便于换线、穿线操作，适配专用穿线工具。
